高速回路設計用機能
-
xSignal

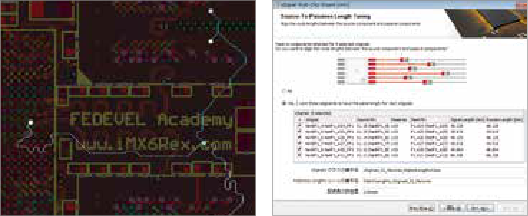

高速信号経路（Y分岐、終端コンポーネントからの信号の経路）を正しく処理し、DDR3/4メモリ配線、遅延、バス信号の位相調整を容易に行えます。
(c) ADT
-
等長配線インタラクティブ配線長チューニング

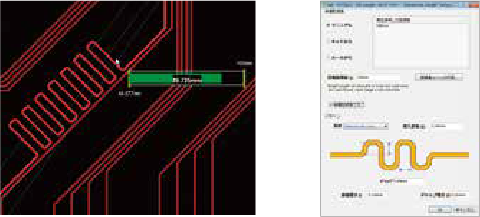

配線中や配線後、目標配線長に合わせて配線できます。 差動ペア配線にも対応しており、ゲージを見ながらアコーディオン配線を追加して調整します。 アコーディオン配線の振幅、ギャップ、形状も調整できます。
(c) ADT
-
差動ペア配線

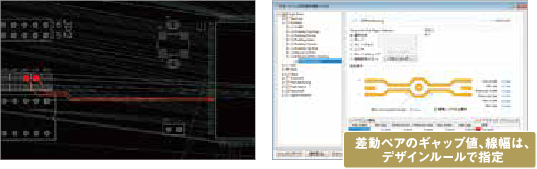

ギャップ値や配線幅はデザインルールで定義できます。 また、回路図で設定したペア情報をPCBへ移行も可能です。
(c) ADT
-
伝送線路解析（シグナルインテグリティ）
基板の層構成、板厚、比誘電率、配線幅はPCBデータの情報を使用します。

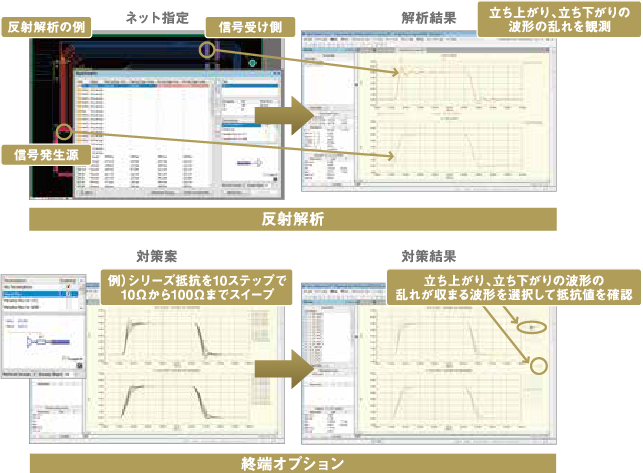

出力側に方形派を入力し、入力例でその波形を受信した時の反射を解析した例。 入力側の立ち上がり、立ち下がりのオーバーシュート、アンダーシュートを検証し、必要に応じて、 終端オプションを使用した対策案も検証できます。
